安装进场详述：

1、到场：

安装人员到达现场后，先联系店长或者影城的负责人；进行表明身份；将大概的安装周期予以说明，同时提出需要帮助事宜等；

2、设备存放地

要求影城收货人员，带领去找放映设备；与影城人员共同完成放映设备数量清点、与之同时确定存放的放映设备是否安全（有无漏水等情况）

3、设备清点

1、清点放映所有的安装设备是否全部到位（放映机、氙灯、镜头、机柜）；3D 设备（3D 镜头、支架、3D 自动化、滑轨），进行梳理和检查放映设备包装和设备本身是否有损坏情况；在检查的过程中一定要保留检查的痕迹（拍照）

2、镜头分厅计算：（公式：放映距离÷银幕宽度=镜头透射比）；根据计算表里的影厅数据，进行分派影厅镜头；需要注意：镜头一定要前期分派正确；

4、放映设备拆箱

1、需要注意：每一个数字放映机都有一个 TPC 的盒子，此盒子必须和所拆的数字机放在一起，不能混淆；

2、需要注意：拆箱后检查设备是否有表面损伤（如设备壳、外表变形、镜头架等）

3、需要注意：镜头、氙灯包装是否完好，如有包装破裂情况立即拍照，再进行拆箱检查；

5、设备入厅

根据影城《技术工艺表》将数字机搬运到相应的影厅内； 切记：先将数字机和附属设备排列好，规划好路线，在进行搬运；

1、需要影城安排 6-8 人（必须是状男性），协助将所有的放映设备抬入各个影厅；

2、需要注意：在设备入厅时一定要轻拿轻放（尤其是镜头、氙灯等易碎小件）

3、需要注意：人员抬数字放映机（放映镜头架：不能抬，不能吃力）

4、需要注意：一台 4230-2230 设备必须 5-6 人抬；其余设备看人员情况搭配 4 人即可；

5、需要注意：2220 设备与 2215 设备机柜安装不同；

6、需要注意：安全的将放映机抬到机柜上，注意机柜的正反；

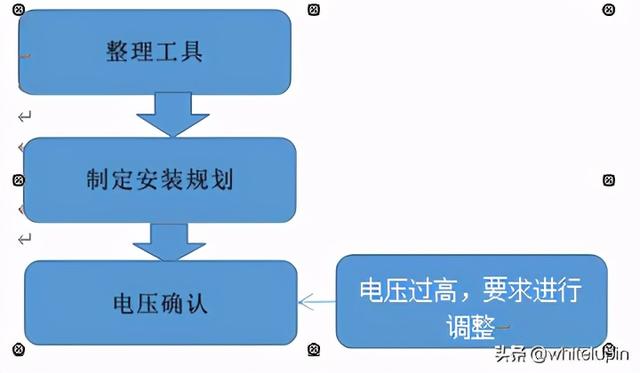

安装准备

(电压过高，要求进行调整)

安装准备详述

1、工具准备

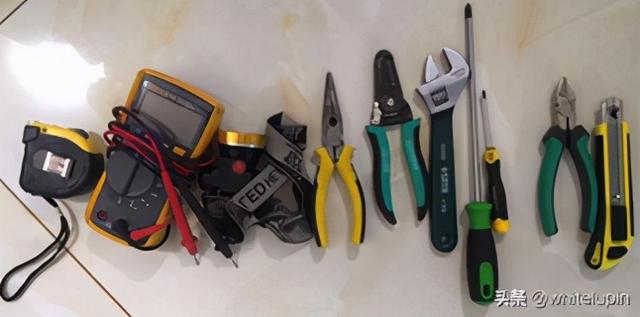

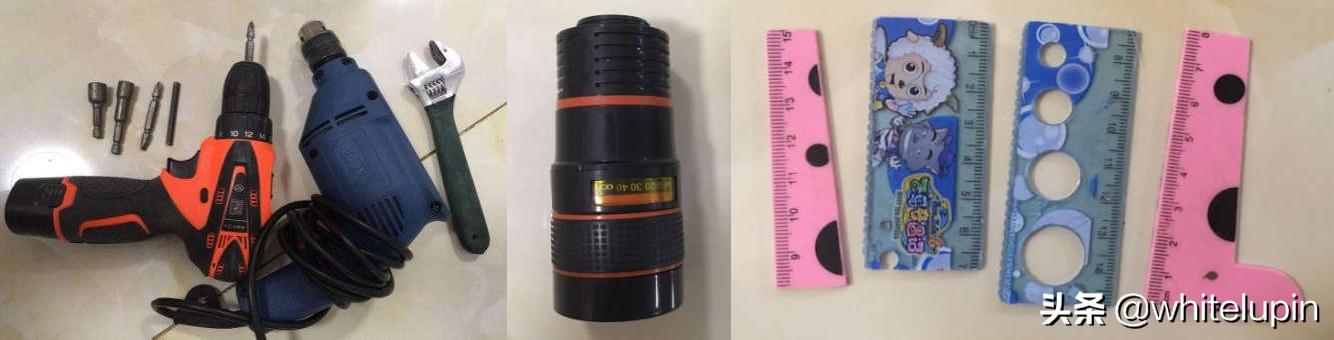

机械工具（电转、手枪转、望远镜、自制 8CM、7CM 尺子）

先把工具准备到位后，在进行工作，这样可以加快安装的进度

2、制定安装规划（一天安装进度和厅数）

1、先安装放映机氙灯、镜头、TPC；将小件全部安装的目的是为了减少和损坏的风险等

2、安装 3D 托盘（先安装 3D 托盘的好处为，放映机未定位，可以面对放映机机头站立， 安装托盘方便，如机器定位后要站在机器侧边，操作困难。(2)另一个好处就是给 3D 设备预留空间时有参照依据。）

3、放映机定位

4、放映机电源线安装

3、电压测量

1、将各个影厅的配电箱电压进行测量（标准电压：220-230 之间，不能超出 230），零地电压测量（标准 0.2--1.2V 左右）不能高于 2V；

2、如果电压都偏高的情况下，联系影城负责人说明情况，要求将电压调整到标准范围内， 否则不能通电；

3、在安装前进行电压确认，不要等到安装完成了，在检查电压，这样会影响安装进度；

(数字机定位数字机角度调整线路安装通电检查)以上所有工作全部完成的前提下进行放映设备安装工作； 数字机安装

数字机安装详述：

1. 数字机定位

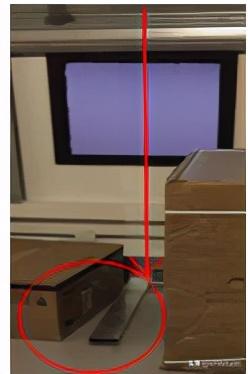

①首先找到放映窗口中心位置，将放映机推至此位置；镜头在窗口中心位置（如图） 需要注意：只要放映机镜头在窗口中心位置，画面才不容易梯形

定位前，找到窗口中心的参照物，可以以线槽为基础；

②将放映机水平与放映窗口，注意镜头与放映窗口之间的距离，根据实际情况调整；（例子：有 3D 距离窗口为 80 公分；无 3D 距离窗口 30 公分）

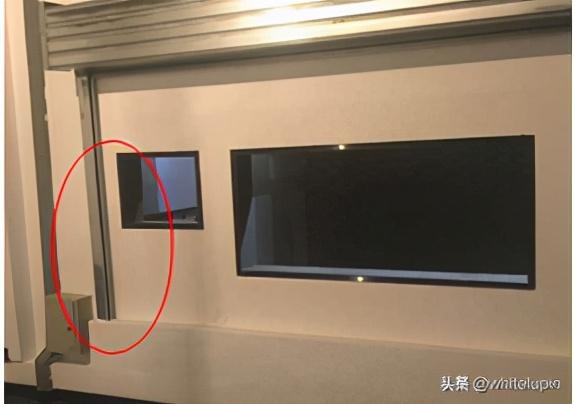

③观察消防卷帘的厚度，注意放映机的位置调整

2、数字机角度调整

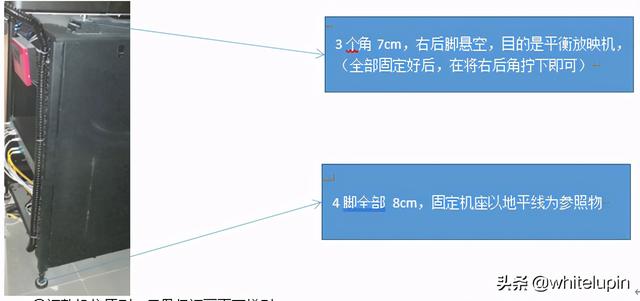

①放映机座四角距离地面 8cm；放映机四角距离机座 7cm（如图）

(4 脚全部 8cm，固定机座以地平线为参照物3 个角 7cm，右后脚悬空，目的是平衡放映机，（全部固定好后，在将右后角拧下即可）)

②调整机位原则：尽量保证画面不梯形

3、放映机接线

①4230-2230 设备接线为三项两线制；（接线方法按照黄、绿、红、蓝（零线）、黄绿（地线））需要注意：千万不要把火零线反接，

此处有跳线；设备默认跳线在 220v；需要将跳线调至 400V

此处有跳线；设备默认跳线在 220v；需要将跳线调至 400V

此处有选择开关；设备默认在 220v；需要将开关拨至 400V

此处有选择开关；设备默认在 220v；需要将开关拨至 400V

！！！重要注意事项：4230-2230 电压器有以上两处线位需要调整；！！！

②2220 设备接线原则；一火一零一地；（切记不要接反）

③2210 设备接线原则：为插头式；前期需要将各类设备的插头连接好，一定要对应火零地线；接好插头后，用万用表进行测试，火与火、零与零、地与地，进行通断测试；各类 线相应联通为正确；反则为错；

④配电箱接线原则：根据配电箱里的标识进行接线；（选择相应的设备标志，切勿接错）

⑤需要注意：放映机接线是一个重要环节，一定要保持清醒的头脑，接好一处检查一处；！

4、放映机通电

将放映机排风管连接好，测试风机风速是否正常（一般风机会反转没有风速，需要找风机厂商人员进行调整）

①放映机在通电前，在进行一次线路检查，查看是否与配电箱连接的线路一致

②放映设备在通电前，需要在用万用表测量一次电压和零地是否在标准电压范围内；

③开启电源开关（人需要守在配电箱旁边），注意观察设备是否在运行的过程中有异常；

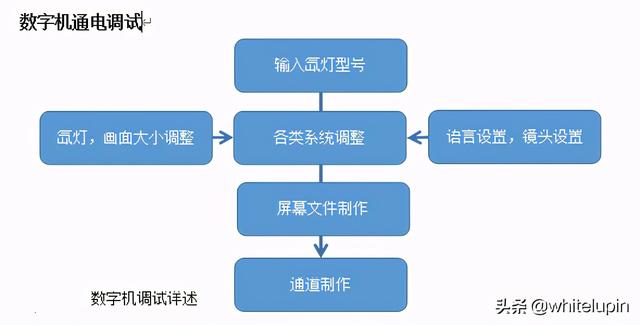

(输入氙灯型号氙灯，画面大小调整各类系统调整语言设置，镜头设置屏幕文件制作通道制作数字机调试详述)

1、输入氙灯信息

①在开启设备前，检查氙灯安装是否正常，型号是否对应；

②开启数字机，输入对应的氙灯信息---氙灯型号---氙灯时间 氙灯序列号

2、各系统调整

①氙灯调整，开启氙灯自行调整模式进行校正；观察氙灯在调整的过程是否正常， 亮度值是否正常

②打测试图：调整镜头---画面清晰度---画面大小 将画面调整是银幕框内

③设置放映机语言为中文，将镜头参数序列号填入放映机内

3、屏幕文件制作

①选择画面裁剪侧视图

屏幕原文件：2048*1080 No crop（4K 选择 4K 的） 选择裁剪测试图如下：

裁剪测试图红色区域为无画面区域，所以在制作屏幕文件时需要将红色区域切除；

（红色区域 2.39 为 110 个像素；1.85 为 25 个像素）

②在制作屏幕文件前，先要确定，影厅的银幕类型属于哪一种：一般分为两种（等高、等宽），屏幕文件制作的原则是：哪一个画面大，就做哪一个（意思：当 1.85 的画面大于 2.39 的画面，先要选择做 1.85 的画面屏幕文件，2.39 反则意思相同；）

③画面裁剪原则：

留下不留上（意思：保留字母区域，可以适当裁剪银幕上方的画面） 减少画面的裁剪；尽量保留画面本身的像素；

④画面数据裁剪原则：

在屏幕文件中，画面裁剪相应的数据（左上、左下、右上、右下）应该是相等的（比如：左上裁剪 25 个像素，意味着右上也同样裁剪 25 个像素作为呼应，保证画面的水平；如出现左右裁剪的画面不一致，证明画面存在梯形的状态，需要调整设备的角度来矫正）

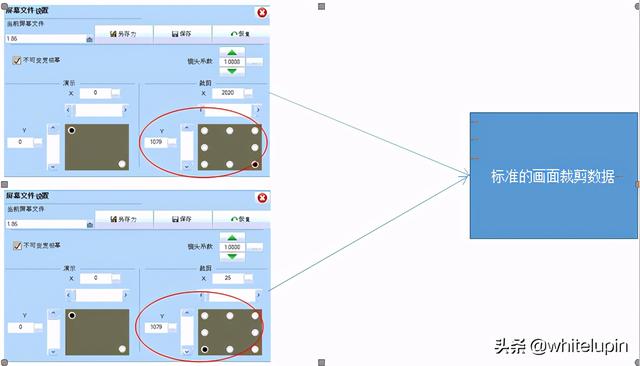

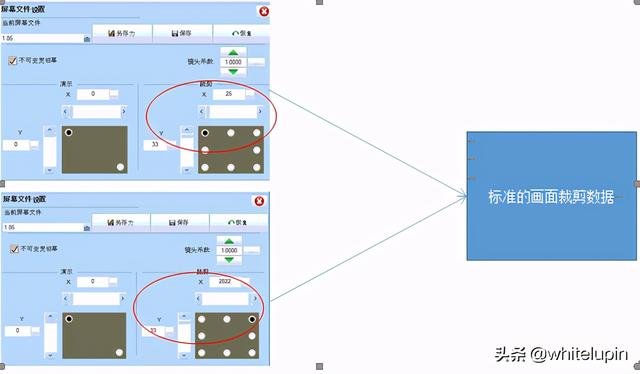

(标准的画面裁剪数据)

(标准的画面裁剪数据)

2.39 相同的操作方式； 演示区域设置；

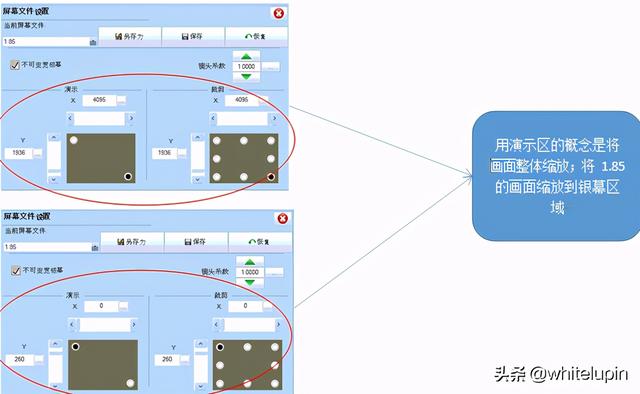

一般在 2.39 画面最大时，如果进行制作和裁剪 1.85 时需要用到演示区，

用演示区的概念是将画面整体缩放；将 1.85 的画面缩放到银幕区域

⑤屏幕文件做好后，需要另存为 1.85-2.39，不要在源文件（2048*1080 No crop）上面进行保存，不然就会破坏源文件的数据；

通道制作：

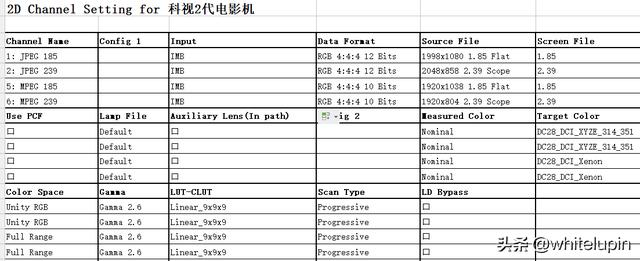

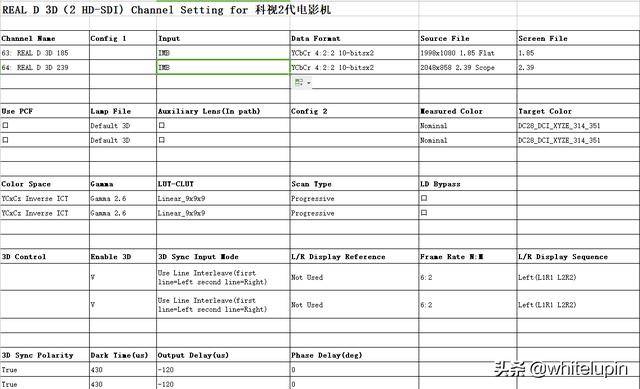

①根据技术标准参数进行设置对应的通道（JPEG 宽/遮；MPEG 宽/遮；DVI；3D 宽/遮） 科视技术参数

通道命名已公司标准为准

通道命名已公司标准为准

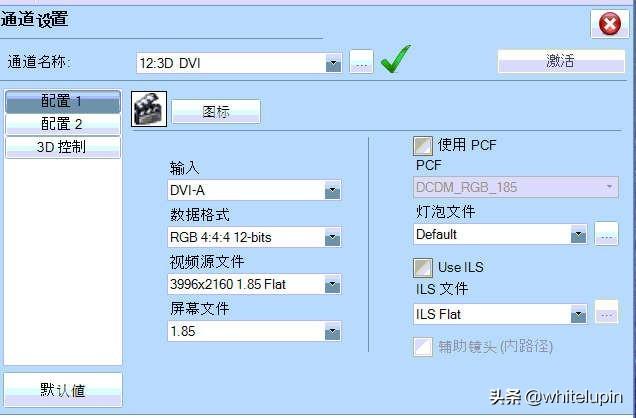

DVI 通道设置（2D：DVI 通道需要将 3D 控制去掉），需要注意通道输入选择

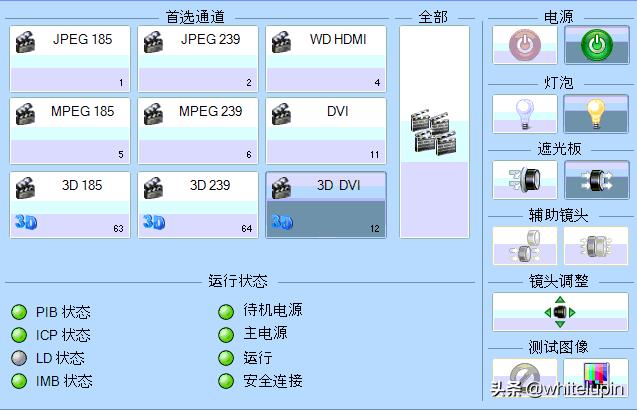

③通道界面
