​中小学教学仪器书写投影器的使用方法及维护说明

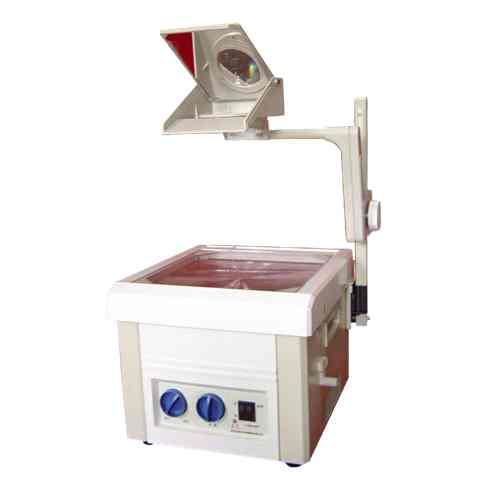

投影器（OHP）是一种直射与反射相结合的特殊幻灯机，又称书写投影仪、白昼幻灯机和讲台式幻灯机等。它是一种镜头在上方的专用光学放大器。用于投影大型透明片或实物的专用光学放大器。由于图像清晰明亮、色彩逼真、操作方便、维护简单，深受广大教师欢迎，是电化教学中使用最广泛的一种电教设备。

一、投影器的种类

1、以光源分，投影器的光源国内一般采用溴钨灯和镝灯两种。溴钨灯有24伏150瓦、24伏250瓦和30伏400瓦等多种。有的幻灯机配有双灯，其中一个为备用灯泡，在使用时若灯泡损坏，则可扳下切换手柄，将备用灯泡迅速推入工作位置，可不中断放映工作的进行。用300瓦镝灯的投影器具有亮度高、色彩真、画面清晰等优点，深受广大教师欢迎。但由于放映灯从起辉后要经过30秒左右才能达到正常亮度，因而给使用带来一定的影响。

2、以结构分，投影器有立式和卧式两种，立式投影器中又有光源在下部箱内的一般投影器和光源在顶部的便携式投影器两种。一般投影器的光源、反光镜、聚光镜、冷却风扇、变压器等都装在下部的箱子中，整机份量较重。而便携式投影器由于光源装在顶部容易冷却（有的用散热片自然冷却，有的用涡轮抽风冷却），下部没有笨重的箱体，只有底面镀有铝膜的螺纹透镜和载物玻璃，而使整机重量大为减轻。卧式投影器专供放映竖立投影片或透明实物用。

二、投影器的结构及工作原理

1、投影器

投影器也称书写投影仪，它的工作原理与幻灯机一样，都是利用凸透镜成象原理，只是光路有些不同。

（1）投影器利用平面反射改变了光的传播方向，使象仍能呈现在竖立的银幕上。调节反射镜的角度可以调节象在银幕上的位置。

（2）投影器使用方便，投影片直接放在载物平台上。当银幕在操作者背后时，投影片的放置方向正好适合操作者的观看和书写，片的正反对操作者与观众是一致的。

（3）投影片一般比幻灯片大得多。为了投影大面积的投影片，其聚光部分与幻灯不同，需要用螺纹透镜来进行聚光。

（4）投影器的调焦是通过转动调节手轮，使由投影物镜和平面反射镜等组成的升降台整体沿着导柱作上下移动来实现的。

2、实物反射投影器

实物反射投影器为卧式反射光学投影器，能直接将教材、书刊、图表、图案等印刷品的实物投影在屏幕上。

该机器的光源采用镝灯D1000，其功率为1000瓦。机器与银幕可在1.9～4.7米范围调节，银幕上的影像比实物相应地放大5～14倍。物镜在其镜座上亦可以前后移动。机器内部装有一个滚筒式风机，以降低机器内部温度。

使用时先开风机送风，再开启镝灯开关。按下起辉按钮，灯管两极间将出现瞬间蓝色高压放电，这说明线路连接正确。此后灯管呈现暗黄色斑，灯管已经起辉，待3～4分钟后镝灯呈白光即可使用了。

然后，将要投放的实物放在托板上，夹紧调节物镜位置，使银幕上出现最清晰的图像。

放映完毕后，必须先关闭镝灯。风机要继续吹风冷却10分钟左右方可关闭。

3、显微投影器

一种直射与反射相结合的投影器。它的装置是在显微镜下面加了一个光源箱（有灯泡、双凸镜及反光镜），又在显微镜头上加了一个反射镜

使用时把切片放在切片架上，开电源开关，光线透过双凸镜照到反光镜，经切片至镜头，复经反射镜，将切片上的影像映到银幕上。

利用显微投影器教学，不仅可以减少学校显微镜的数量，节约大量资金，更重要的是能够把教师所讲切片上的微生物的特点，演示得更清楚，使全班同学得到统一的认识和符合教学要求的理解。如果每人看一架显微镜，则教师不便讲解，理解认识就会因人而异，较难达到预期之目的。

三、投影器的使用和维护

1、投影器的使用

（1）投影器的使用极为广泛。可以将透明胶片当黑板使用，放在载物玻璃上的大面积透明胶片，既可写字又可画图，投影到银幕上，如同在黑板上进行板书或板图一样。教师还可坐着讲课，不吸粉笔尘灰，改善了教师的工作条件。

（2）可在透明胶片带上写教学提纲。教师在透明胶片带上事先写好教学提纲，在讲课时边讲边拉动，在一节课将结束时还可将胶片带倒回来，重放一遍，进行复习、小结工作。

（3）扩大实物观看范围。投影器可将某些实物或演示实验放大。例如在投影器上可进行某些物理和化学的演示实验。

（4）可在透明胶片上当众批改学生作业。如果教师将透明胶片发给学生当作业纸使用，学生交卷后，教师可在投影器上当众批改学生作业，效果较好。

（5）可放映投影教具。如果在投影器上放映各种投影教具进行演示，形象逼真，更能吸引学生的注意力。

（6）放映各种投影片。根据不同的教学内容，设计与制作各种各样的教学投影片，借以增加感知，加深理解，提高教学质量。

（7）为了使银幕上的图像清晰、大小合适，在使用投影器时必须进行必要的调节：

①调节放映距离，这里有两种情况：一种情况是当投影器与银幕无固定位置时，可调节投影器与银幕间的距离（称为投影距离、机幕距或象距），机幕距大银幕上的象就大。一般为1.5～2米左右，可参考表1-2。另一种情况是当投影器和银幕间的位置固定时，可通过旋动调焦旋钮，改变投影片与物镜之间的距离（称为片镜距或物距），可在银幕上得到清晰的象。调节平面反射镜的倾斜角大小可调节图像在银幕上的位置高低。

②调节光程，所谓光程，就是光线从光源（这里指投影片）出发到达银幕所经历的路程。在放映时要求画面上各对称位置处光线的光程相等。投影器的位置一般较低，而银幕的位置较高，将造成画面上下两部分的光程不等，出现上宽下窄的畸变现象。消除畸变的办法是降低银幕高度，使银幕中心与平面反射镜处在同一高度上，但将影响学生的观看；如果图像必须在高处，常用的办法是将银幕前倾一个合适的角度，使光线从投影器到达银幕上下两部分的光程基本相等，减少图像的畸变。

2、投影器的维护与保养

投影器是一种最简单的电教设备，但是为了使投影器能正常使用并有较长的使用寿命，在使用中一定要注意做好维护、保养工作。

（1）检查电源电压与投影器的额定电压无误后才能将电源接上。开启电源开关后风扇应立即转动，如果是溴钨灯投影器，此时灯泡应同时亮。如果是镝灯投影器，则应在按下触发按钮后，放映灯才逐渐变亮。如果接通电源后灯不亮，就检查灯脚螺丝是否松动，灯丝是否完好，灯脚与电源线是否接紧。如果灯不亮、风扇不转，应打开保险丝盒，检查保险丝是否烧断。如果换新、应注意要换相同规格、型号的保险丝。

（2）应保持放映镜头、聚光镜、螺纹透镜、投影反射镜和反光镜等不耐磨的光学元件的清洁。这些元件是投影器中的关键部件，它们的好坏直接影响着成象质量。在使用时，除不让这些元件损伤外，切勿用手触摸，若有污物、尘埃，可用皮老虎吹风去尘或用镜头纸、软质绒布轻擦，忌用硬纸、粗布擦镜。

（3）风扇电机有故障，必须修复后才能使用，否则箱内温度迅速增高，将使螺纹镜变形损坏，为使螺纹透镜不因高温变形，除在光源与聚光镜间置一平板隔热玻璃外，在使用时不要在投影器周围堆放杂物，以免影响通风、散热，用毕后也不要马上装箱，要待冷却后再进行。如果是镝灯投影器，则在灯泡熄灭后，可让风扇继续转动一段时间，待冷却后再将风扇关掉。风扇电机每半年需要擦洗、加油一次。

（4）放映时不要震动投影器。溴钨灯丝受热后遇震容易断裂，因此，当投影器开始工作后，应尽可能不要搬动，尤其严禁作剧烈震动。如要搬动，应先行关机，待灯丝冷却后再搬动。

（5）要防止受潮或受腐蚀。投影器内一般都有一只降压变压器，要防止变压器受潮而烧毁。若发现变压器受潮，一定要预热烘干，待变压器完全干燥后才可使用。投影器要尽量与带腐蚀性的物品隔开，如果必须放映带有腐蚀性药液的实物，要在投影器上盖透明胶片或玻璃板。

广州市育星教育装备有限公司简称：育星教仪，专注教育事业现代化。

育星教仪是一家专业的教学仪器设备综合服务供应商，专注公司主营教学仪器，科教仪器，教育装备，集产品开发、批发销售、售后服务于一体。本公司拥有完整科学的质量管理体系，产品生产过程均通过ISO9001质量管理体系认证及国家强制3C认证，为学校及教育机构提供一站式教学仪器采购服务。

育星教仪专业经营小学、初中、高中教学仪器及配套器材、实验室成套设备、音乐体育美术卫生器材、幼儿教具玩具等教学仪器设备，覆盖产品齐全，欢迎各界朋友领导莅临参观、指导和业务洽谈。

育星教仪以诚信经营，质量优秀，产品种类齐全，雄厚的技术实力，专业优质的售后服务获得业界的认可，产品畅销全国二十多个省、市、自治区、直辖市，获得国内广大学校及教育机构等用户的一致好评。

更多产品信息可登陆育星教仪参考www.yuxingyiqi.cn

投影仪使用方法

　　导语：中国投影机产品消费市场主要集中在经济较发达的华北、华东、华南等大中型城市。教育、商务、政府、家庭娱乐是支撑中国投影机行业的四大主要消费群体。纵观中国投影机市场。那么，关于投影仪使用方法，你掌握了多少呢?

　　投影仪使用方法

　　一、投影仪的操作

　　操作前：首先要仔细阅读说明书，了解其性能特点，然后查看附件是否齐全，零部件是否松动、破损、在按以下步骤操作进行操作：

　　1.按照机器所标明的电源电压接通投影器电源

　　2、开启机器电源开关以前应先将反射镜打开(防止过热烧黑)

　　3、打开机器电源开关，使光源及散热风扇同时工作。

　　4、调光：指对投影仪光学系统各光学部件包括光源灯泡、反射镜(碗)聚光镜以及放射境头相对位置进行调整，使个光学部件的光心都能正确地位于光轴上。具体方法是将机器白光投射到银幕上，适应在目上的光斑是否清晰明亮，光线照射是否均匀，针对情况进行有关光学部件位置的适当调校(正常时刻不调)

　　5、调光程：所谓放映光程，是指投影仪投射到荧屏上的与放映光轴相对应的各组光束的投射距离。如果放映光程不相等，则会使映出的影像产生梯形或不规则四边形畸变，调节方法是调节银屏的倾角或投影仪与屏幕的相对位置，使主光轴与银幕垂直。

　　6、如遇有色散现象，可利用色带调节旋钮进行调解加以消除

　　7、将投影片(物)置于投影台玻璃上，并旋动镜头调教旋钮进行调焦，调至幕面影像清晰为止(调焦时，应用手辅助镜头移动，以防齿轮、齿条损坏)，变可根据需要进行放映。

　　8、用后应关闭电源，闭合反映境，并将调焦旋钮调至齿条中间位置以防下次使用时误将齿轮损坏。

　　注意：

　　(1)在不明确电源电压是否低于200v时，一定不要先开加亮开关(电源开关与加亮开关一起开)或干脆不用加亮档;在工作时要防止震动，不要带电切换灯泡;

　　(2)开关次数对灯泡的寿命影响比连续工作十几分钟的影响更大，所以在使用中要尽量减少开关次数。在停机间隔时间小于3分钟时，一般不要关机。

　　(3)在冬季若将投影仪从冷室搬到有暖气的教室使用，绝对不允许立即开机。原因是灯丝冷态电阻比正常时更小，开机时冲击电流更大。很可能一开机就烧灯丝;另外，由于温度骤变还可导致灯泡及新月境炸裂，因此从冷室搬到暖室使用时一定要先经过热热平衡，一般平衡时间应大于20分钟

　　二、投影仪的保养

　　1、防污染：聚光境、放映境等光学元件是投影机的关键部分，光洁度要求高，极不耐磨。临时不用的投影仪，应将反射镜盖下、遮住放映境;短时间不使用的投影机还应该加防护罩;长时间不使用的投影仪应放入投影仪的箱、柜里，尽量减少灰尘的污染。切忌用手摸触光学部件，以免留下污痕。万一投影仪的各个镜面上有灰尘或油污、要先用“皮老虎”除尘，再用镜头纸或软麂皮轻擦去污。要特别注意螺纹透镜积垢较多时，只能将其拆下用清水冲洗，不得使用酒精等有机溶剂。反射平面镜的反射膜镀在正面，如镜面有污垢、手指迹，可用吹气球清楚或用脱脂棉蘸无水酒精进行小心轻擦，禁用手帕、棉纸等进行擦拭。

　　2、防霉变：投影仪应放置在干燥、通风的地方，防止金属部件受潮生锈和变压器受潮霉变，引起电路故障，及光学部件受潮长霉，加速老化。机械传动部分要定期涂抹凡士林或润滑油，保持调节灵活以免锈死。

　　3、防震动：投影仪工作时，应防止震动，以免灯丝震断。搬运时应轻拿轻放，防止其受震动使连接处松动、脱开或光学元件受震破裂。刚使用后的投影仪，应该等机体冷却后在搬动。

　　4、防腐蚀：投影仪不能与具有腐蚀性的物品放在一起。教学中需要掩饰有腐蚀性的液体实验时，应注意应注意在书写台上加盖玻璃板，防止腐蚀物质扩散损伤投影仪。

　　5、防高温：投影仪工作时，

　　要保持散热风扇正常工作，保证散热窗口通畅，散热风扇不转的投影仪绝对不能使用。投影仪连续放映时间不宜过长(1小时左右为宜)，以免机箱里温度过高，导致光学元件受损。

　　三、投影仪常见故障检修

　　1、无光无风：应先切断电源，检查保险管是否烧断，各个接线处有无松脱现象，安全开关是否正常，触竿长度是否合适。然后用万用表的欧姆挡，分别测量电源线是否短路，安全开关能否合闭及其他连线有无短路。也可带电用万用表的交流电压250v挡测量变压器或风扇电机引线两端有无电压，从而找出故障点予以排除。

　　2、有风无光：打开机盖，用右眼观察灯泡，若灯泡发黑，可卸下灯泡，用万用表的欧姆挡测其电阻，阻值无穷大，说明需要更换新灯泡。新灯泡必须与源灯泡的规格相符合，否则就会损坏其他零部件。在更换灯泡时，为了防止灯角锈蚀，影响以后拆卸，可在更换的灯角上涂上高温润滑油或凡士林。如果灯泡是好的，则要检查灯座是否锈蚀、松动，必要时要更换新的灯座。

　　3、有光无风：这属于冷却系统的故障。问题在电机轴与滚筒式风扇轴孔处：一是电机转动，风扇不转;二是电机、风扇都不转。

　　前者是因风扇“打卡”，电机长期运转，扇孔增大，致使机轴扇孔不能紧密衔接，只要把机轴加大或扇孔改小就能解决。出现后者问题，可用试电笔把机箱处的闭锁开关按下，在用右手轻轻网上波动风扇，如波动很吃力，说明有卡死的可能：一是冷却系统的某部位于相邻的部位卡死，如滚筒式风扇支撑轴与尼龙轴承卡死(投影仪长期放置受潮，风扇支撑轴生锈)，拆下并用砂纸将生锈的地方打光，再涂一些润滑油，然后装上即可;二是：电机的转子与定子卡死，这种卡死是因电机受潮锈蚀了。将电机拆下，取出转子，用汽油洗净铁锈，烘干，在活动出加上润滑油，在装回原位。若一拨就转，不拨就停，又无打卡声，那就是电机的电路故障：一是电源没有加上，此时可用万能表的交流电压挡(250v)

　　测量电机引线两端是否有220v交流电压，如果没有可检查有关电路;如有220v交流电压，可用万能表的电阻挡测量电阻(正常值为200v左右)，如电阻为零，则是电阻短路，如电阻无穷大，则是线圈短路，需要重新绕制电圈或更换新电机。

　　4、亮度不足且易烧灯泡，炸裂新月境：检查冷却系统是否正常，灰尘是否太多，灯座夹角是否松动。

　　5、图像一边清晰一边模糊或一边明一边暗：这种情况通常是由于光学元件位置不正引起的。对于检修过的投影仪，要将新月境、聚光镜、放映境头各自所在的平面调至相互平行，然后将反射镜、灯丝、聚光镜、放映境头的'中心调制同一光轴上(主光轴)，这要通过银幕上的光斑是否均匀来检验。若光斑一边明一边暗，或某一部分有阴影，就要反复调整以上各个光学元件，直至银幕上光斑明亮、均匀为止。

　　6、图像模糊、不能调焦：这种情况通常是调教齿轮损坏引起的。可以通过检修或更换齿轮、齿条来解决。

　　7、圆形彩环：这种现行不是故障，是由于我们在清洁投影仪的光学部件时，无意中将螺纹透镜装反所致。从表面上看，螺纹透镜的表面没有什么特定标志，极易装反，一旦装反了，就会出现圆形彩环。细致观察，在透镜的一面上有“up”字样，安装时将有字面朝上。

　　投影仪正常操作使用中的应急处理

　　一、开机前必须确认各设备的连接是否正确。

　　开机时先接通其他设备的电源，最后打开投影仪电源，使其进入等待状态，接着按“启动”键进入工作状态。启动过程中一般需要10秒种左右的时间，在此期间千万不要以为投影机还没有启动而反复按压启动案件，因为频繁开机产生的冲击电流会影响灯泡的冲击电流会影响灯泡的使用寿命，连续两次开机时间间隔应在5分钟以上。如通过遥控器不能开启投影仪，则首先应考虑遥控器的电池是否正常，其次要考虑是否有其他红外光元的干扰或投影仪正处于自我保护状态等原因。

　　二、关机时一定要先通过按钮关闭投影仪，使其处于等待状态，等风扇停转后(一般需10分钟)方可切断电源。这一点对保护投影仪特别重要。

　　三、投影仪进入工作状态后，温度迅速上升，灯泡灯丝处于半融化状态，稍一震动极易断掉，所以在使用过程中不能随意搬动或碰撞。

　　四、投影进在用笔记本电脑作为输入信号时，其输出信号方式受笔记本电脑控制，有四种状态供选择，即：液晶屏有，外接显示设备无;液晶屏有，外接显示设备有;液晶屏无，外接显示设备无;可通过功能键Fn+Fx(x的数值因电脑的不同而有所不同)来切换。

　　五、投影机在正常工作时，如需要暂时停止显示，不要随意关机，更不能用盖上镜头的方式来切断显示，这样很容易烧毁投影机内部的液晶屏。正确的方法是利用投影机提供的“黑屏”功能，按遥控器上的“NO SHOW”键来暂停显示。

　　六、投影机显示图像不稳定，除信号衰减过多或使用的设备没有公共接地等原因外，还有信号刷新频率不匹配，这时可通过调节电脑输出信号的刷新频率来解决。

　　七、目前，大部分学校使用的投影仪光学调焦采用手动调焦，转动调焦环时不能用力过大，新出产品的投影机光学调焦都采用电动调节方式，只能用面板案件来调焦，不能强行用手旋转镜头来调焦，否则很容易使镜头组件受损或是镜头脱离运动轨道。

　　八、我们都知道投影机亮度的可调范围较大，但是过多地增加(或减少)亮度，将使投影机处于不正常的工作状态，这种做法将影响他的使用寿命，所以最好的办法是在选购时能设计好亮度指标。投影机灯泡的寿命是有限的，一般UEP冷光灯为2000小时左右，UHP冷光灯为4000小时左右。投影机使用一段时间以后如发现亮度明显下降，可持续按住遥控器中的“TIMER”键两秒钟以上，这时投影画面下方会显示灯泡已经使用的小时数。如果灯泡使用时间已达到使用寿命，则需要更换相同规格的灯泡。

　　九、目前大多投影机在常温下可工作5-6小时以上，为确保安全，投影机内部装有两个温度检测保护装置。如果发现投影机上的“TEMP”红灯闪烁，则说明液晶屏温度过高而进入保护状态。一般冷却20分钟左右即会自动回复正常显示。

　　十、为保证投影仪的正常工作，定时检查和保养是必必不可少的。比如清理通风过滤器，投影机的即可上一般都有开槽或开口，这是用于投影机通风的设计，空气的入口设有空气过滤器，投影机工作时，用来过滤灰尘和污染物，使用较长时间后，过滤器上开槽缝隙会积聚尘埃，为保证机器正常运行，需定期用吸尘器吸一吸开口处，机器工作时，不要有物体挡住通风风扇。清理通风过滤器用于吊装的投影机保养极其重要。最好是请专业人员对投影机进行定期维护确保正常使用。

　　(1)切换机关积极断电

　　投影机在关机后不能马上断开电源，因为投影机关机后机内的温度仍然很高，其散热系统仍然在工作，马上断电源会使热量无法散出去而对机器造成损害。在机器散热状态断电造成的损坏是投影机最常见的返修原因。因此，关机时要先关闭投影机，过5分钟等散热风扇停转后，在关掉设备总电源开关。

　　(2)避免长时间使用

　　和其他的电子设备一样，投影机也有着使用寿命，作为投影机的主要耗材，灯泡的价格普遍在两到三千元，因此，有效延长灯泡寿命，可以降低用户的使用成本，对于需要经常使用的教育应用来说，这一点尤其重要。教师每次上课前应先打开电脑、话筒等设备，把准备工作完成后在开投影机，而下课后应首先关闭投影机。投影机不能总是开着，对于DLP投影机，连续使用4小时，需要关机休息30分钟以上。而DLP投影则应该在大课间是让他多休息一下，因为他的耐热能力不如DLP投影。另外，投影机的开、关机操作也不能太频繁，这容易造成投影机灯泡炸裂或投影机内部电器原件被损坏。

　　(3)严防重装与震动

　　强烈的震动会造成液晶片的移位，影响放映时三片LCD的汇聚，导致RGB颜色不重合现象。震动还有可能造成光学系统中的透镜、反射镜变形或损坏，影响图像投影效果。而变焦镜头在冲击下回事轨道损坏，造成镜头卡死，甚至镜头破裂无法使用。

　　(4)注意防尘与通风

　　由于投影机一般都有专门的风扇对他进行送风冷却，而高速气流经过过滤尘网后还有可能夹带微小尘粒，它们相互摩擦产生静电而吸附于成像机光学系统中，这将对投影画面产生影响。因此，在投影机使用环境中防尘非常重要，一般来说，分为清洁镜头、清洁过滤网和光路除尘三个方面，这都需要专业人技术人员来操作。

　　[相关问答]：

　　投影仪使用方法及常见问题处理

　　一、开机：(用遥控器开机)

　　投影仪开机时，指示灯闪烁说明设备处于启动状态，当指示灯不再闪烁时，方可进行下一步操作。在开机状态下严禁震动、搬移投影仪，严禁强行断电，防止配件烧毁、炸裂。

　　二、使用过程中：

　　1、在使用过程中，如出现意外断电却仍需启动投影仪的情况时，要等投影机冷却5-10分钟后，再次启动。

　　2、连续使用时间不宜过长，一般控制在4小时以内，夏季高温环境中，使用时间应再短些。

　　3、开机后，要注意不断切换画面以保护投影机灯泡，不能长时间停留在固定一个画面，不然会使LCD板或DMD板内部局部过热，造成永久性损坏。

　　三、关机：(用遥控器关机)

　　关机后不能马上断开电源，要等投影仪的风扇不再转动、闪烁的灯不再闪烁后，让机器散热完成后自动停机(5分钟)，在此过程中切勿直接切断投影仪电源。

　　四、投影基本故障解决方法：

　　1、投影仪不启动：投影仪数据电源线是否打开?如不行，则为投影仪故障。

　　2、图像不显示：A、电脑切换(同时按下FN+标识为LCD/CRT或图形显示下的双复制功能);B、投影仪遥控数字1、再按电脑切换功能键或数字2、再按电脑切换功能键;如不行，则为投影仪数据线或投影仪故障。

　　3、图像显示不全：调整电脑的分辨率;使其与投影仪的匹配。

　　4、图像显示不清晰：调整投影仪镜头处的焦距功能按钮。

　　5、图像偏色：重新插紧投影仪数据线与电脑接口处;如不行，则为投影仪数据线或投影机故障。

投影机如何进行使用与维护

　　导语：投影机如何进行使用与维护?按故障发生的原因百r将故障分为外因故障和内因故障。外因故障是因人为操作不当或环境条件恶化等外部因素造成的故障;内囚故障是因没计或生产方面存在的缺陷和隐患而导致的故障。按故障的部件可将故障分为硬件故障和软件故障。硬件故障是指故障因硬件系统失效。

　　投影机如何进行使用与维护

　　灯源部分

　　目前，大部分投影机使用金属卤素灯(Metal Halide)，在点亮状态时，灯泡两端电压 60-80V左右,灯泡内气体压力大于10kg/cm,温度则有上千度,灯丝处于半熔状态。因此，在开机状态下严禁震动，搬移投影机，防止灯泡炸裂，停止使用后不能马上断开电源，要让机器散热完成后自动停机，在机器散热状态断电造成的损坏是投影机最常见的返修原因之一。另外，减少开关机次数对灯泡寿命有益。

　　电路部分

　　严禁带电插拔电缆，信号源与投影机电源最好同时接地。

　　这是由于当投影机与信号源(如PC机)连接的是不同电源时，两零线之间可能存在较高的电位差。当用户带电插拔信号线或其他电路时，会在插头插座之间发生打火现象，损坏信号输入电路，由此造成严重后果

　　投影机在使用时，有些用户要求信号源和投影机之间有较大距离，如吊装的投影机一般都距信号源15米以上，这时相应信号电缆必须延长。由此会造成输入投影机的信号发生衰减，投影出的画面会发生模糊拖尾甚至抖动的现象。这不是投影机发生故障，也不会损坏机器。解决这个问题的最好办法是在信号源后加装一个信号放大器，可以保证信号传输 20米以上而没问题。

　　机械方面

　　严防强烈的冲撞、挤压和震动

　　因为强震能造成液晶片的位移，影响放映时三片LCD的会聚，出现RGB 颜色不重合的现象，而光学系统中的透镜，反射镜也会产生变形或损坏，影响图像投影效果，而变焦镜头在冲击下会使轨道损坏，造成镜头卡死，甚至镜头破裂无法使用。

　　光学系统

　　注意使用环境的防尘和通风散热。

　　我们目前使用的多晶硅LCD板一般只有1.3英寸,有的甚至只有0.9英寸, 而分辨率已达1024X768或 800X600，也就是说每个像素只有0.02mm,灰尘颗粒足够把它阻挡。而由于投影机 LCD板充分散热一般都有专门的风扇以每分钟几十升空气的流量对其进行送风冷却，高速气流经过滤尘网后还有可能夹带微小尘粒，它们相互磨擦产生静电而吸附于散热系统中，这将对投影画面产生影响。因此，在投影机使用环境中防尘非常重要，一定要严禁吸烟，因烟尘微粒更容易吸附在光学系统中。因此要经常或定期清洗进风口处的滤尘网。

　　目前的多晶硅LCD板都是比较怕高温，较新的机型在LCD板附近都装有温度传感器，当进风口及滤尘网被堵塞，气流不畅时，投影机内温度会迅速升高，这时温度传感器会报警并立即切断灯源电路。所以，保持进风口的畅通，及时清洁过滤网十分必要。 吊顶安装的投影机，要保证房间上部空间的通风散热。当我们吊装投影机后，往往只注意周围的环境，而忘了热空气上升的问题，在天花板上工作的投影机，其周围温度与下面有很大差别，所以，不能忽视这点。

　　 不能调整图像

　　·选择了"FREEZE-ON"、"PICTURE MEMORY"或"EXTIN"是不能调整拍摄图像。请将设定返回到"FREEZE-OFF"后调整图像。

　　·照明不足时，即使调整亮度也可能出现动作不良的现象。请按"LIGHTS"按钮打开侧灯。

　　按钮无效·同时按下了两个按钮或连续按钮时，可能出现不能正常动作的现象。请一个一个地操作按钮，并在每次操作之间留出一定间隔。

　　 故障排除 问题

　　检查要点无图像·墙上的交流电源插头是否没有插好?

　　·是否打开了电源开关?

　　·投影仪、显示器的连接是否正确?

　　·亮度的设定是否正确?

　　·是否在存储器中未保存图像的状态下选择了存储器输出?请在存入了图像之后选择存储器。

　　·输入源是否选择了"EXTIN"?请选择"CAMERA"。

　　·图像的方式和同步信号的设定是否正确?请按照连接的投影仪或显示器的规格进行设定。不能聚焦·是否安装了特写镜头?

　　·原稿是否太靠近镜头?原稿的位置是否高于原稿100毫米以上?

　　·幻灯片架内的胶片是否放得太大?

　　·是否使用装有特写镜头的机头拍摄本机周围的物体?拍摄本机周围的物体时请卸下特写镜头。

　　·是否在调整了聚焦之后使用ZOOM按钮将图像扩大?应决定了图像的大小之后再调整聚焦。

　　·根据被摄体或环境的不同，可能出现自动聚焦的效果不佳的现象，此时请使用FOCUS中的'"NEAR"和"FAR"按钮聚焦。

　　·使用投影仪时，是否调整了投影仪的焦点?请参考投影仪的使用说明书调整投影仪的焦点。图像模糊或出现灰尘·特写镜头或摄像头上是否沾有灰尘?请使用市售镜头清洁剂清洗镜头。图像暗·是否打开侧灯?

　　·亮度的设定是否正确? 拍摄印刷品的图像上出现横纹·印刷品上的网点和摄像头成像器件的像素相互干涉形成色纹，此时，请使用"ZOOM"按钮稍微改变一点图像的大小，即可解决此问题。 颜色不正常·是否使用"AUTO WHITE SET"调整了色调?

　　·菜单中的"RED LEVEL"和"BLUE LEVEL"的设定是否正确?

　　·图像方式是否处于底片方式? 图像上出现干扰波纹·再产生强电波的机器附近使用本机时，图像上出现干扰波纹。请将本机设置在远离这些仪器的位置。 图像闪烁·在电源频率为50Hz的地区，使用日光灯或水银灯时，图像闪烁。在使用本机时请打开侧灯。

　　·有些按钮在显示屏幕菜单时或其他功能动作期间无效。请参考按钮的使用说明书。图像的移动速度太慢·AV-1000使用了高象素CCD，处理信号时花的时间较长，所以图像的移动速度显得较慢，(约每秒4-5帧)遥控器无效·遥控器中是否安装了电池?

　　·电池是否已被消耗? 附件中的电池是为确认遥控器动作而准备的，使用遥控器时请换上市售的新电池。

　　·是否在有效范围外操作遥控器?拍摄图像上有白点或黑点·适用于动画的高象素CCD上存在少量的白点和黑点，这是CCD的特性。使用数字变焦功能放大图像时白点和黑点会变得比较显眼。建议使用* 2的数字变焦。带颜色或格状花纹·在SVGA状态下一个运动被摄体被投影到屏幕上时，被摄体的移动轨迹上会带有颜色或在屏幕上出现格状花纹。此时请使用其他状态。
