用FostexFF85k制作声霸音箱全频单元发声更甜美美观又靓声

SOUND BAR声霸，是将多个声道的音箱，整合在一个箱体内的条状音箱，由于现在客厅寸土寸金，很难在家里放置大型音箱，这一产物也是迅速普及，拥有靓丽的外观以及低廉的价格。搭配主流液晶大屏幕，毫无违和感。但是音质确实很难被发烧友所接受。

对于发烧友既要追赶潮流，又要美观音质好，这对于动手能力强的烧友来说，根本不是啥大问题。我这次的设计目标就是外观要有一点古典美，单元声音要甜美，耐听。还要配上低音炮来弥补箱体容积的不足。

由于对箱体容积有一定要求，所以口径适当压缩到3寸，其等效容积也很小，3寸也保留了对中频的完美播放。

音箱设计，采用5个腔室，安装5只喇叭。

中置声道的喇叭容积为4L的倒相音箱，因为播放中频人声要厚重才会有影院感。左右声道各为1.6L倒相，较小的箱体，可以使响应迅速，声音干脆利落。环绕采用1L的密封式音箱。

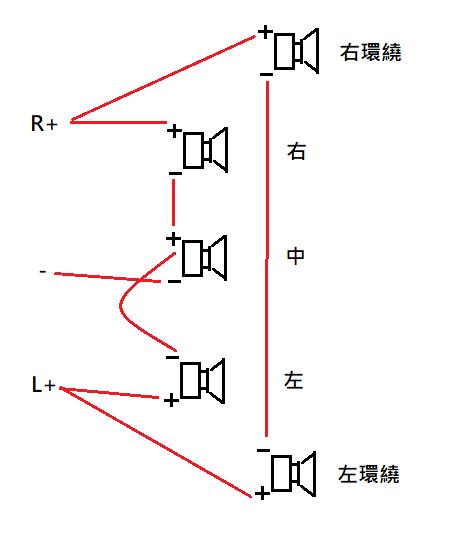

接线方式如下图所示，是从长岗铁男的音箱设计实例中看到的。

中置声道采用物理相加方式得到人声，环绕声道采用相位相减，得到环绕，这是最初4.1杜比解码的模式，可以取得一定的杜比音效。

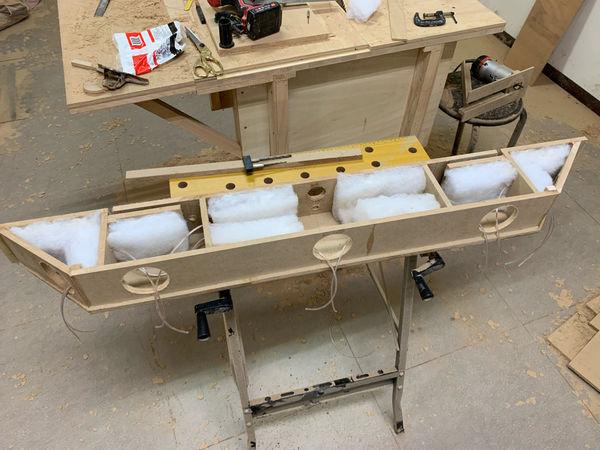

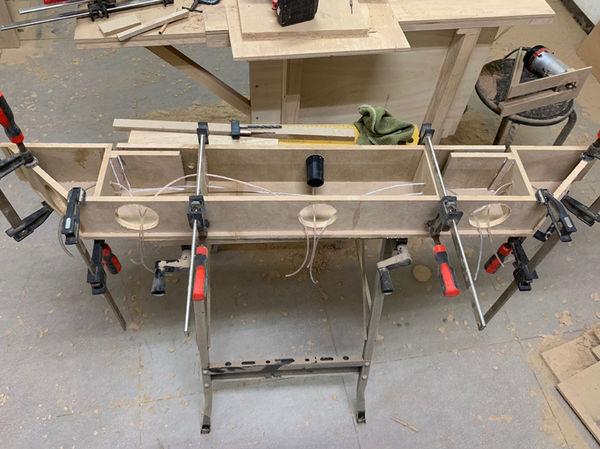

现在在箱体内部布线。

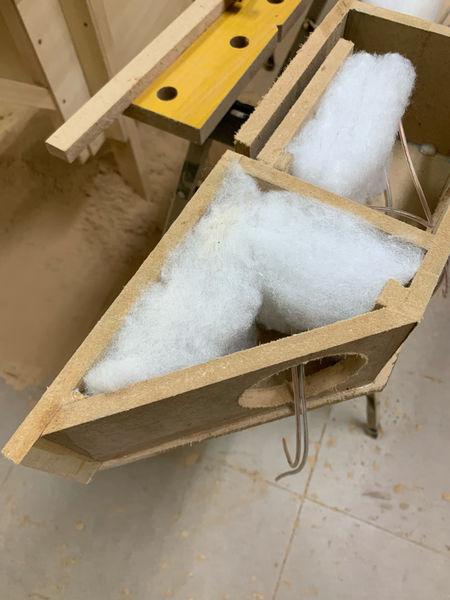

填充吸音棉来去除声音毛刺感，让听感顺滑。

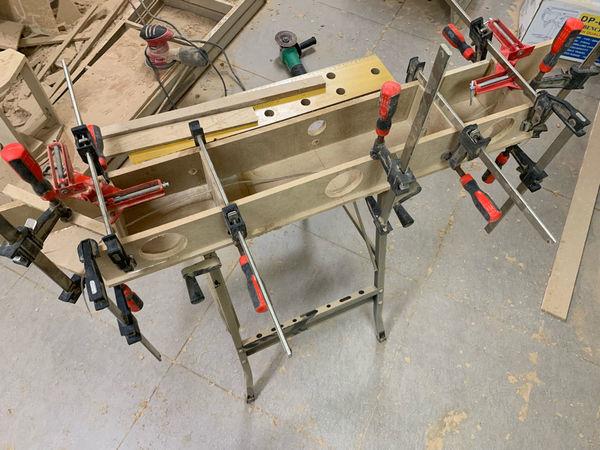

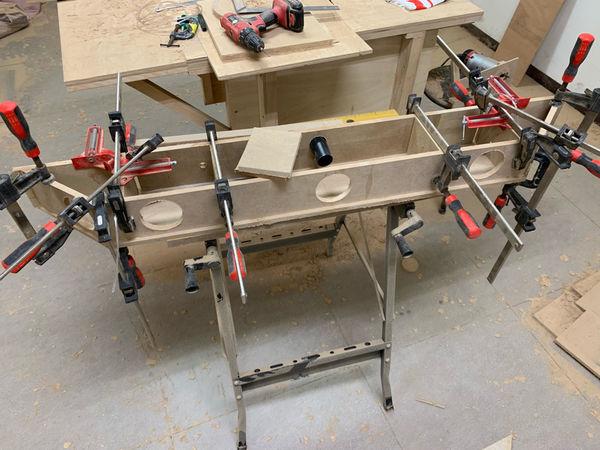

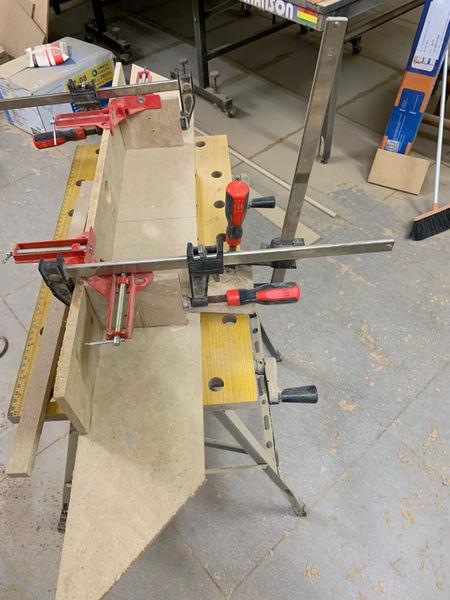

左右环绕因为使用密封箱体，所以气密性非常重要，在45度面板的两侧都用木条加固。

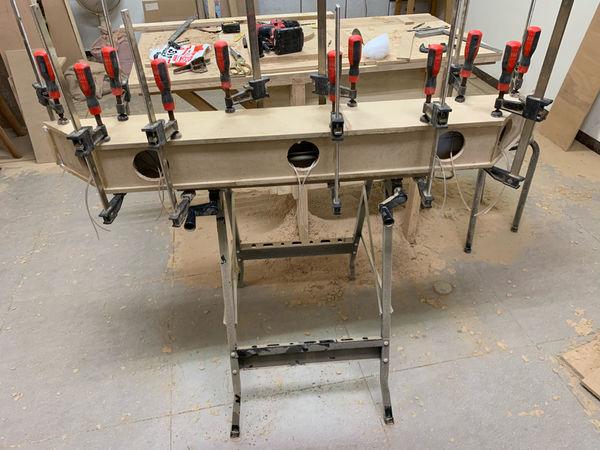

加顶盖加固。

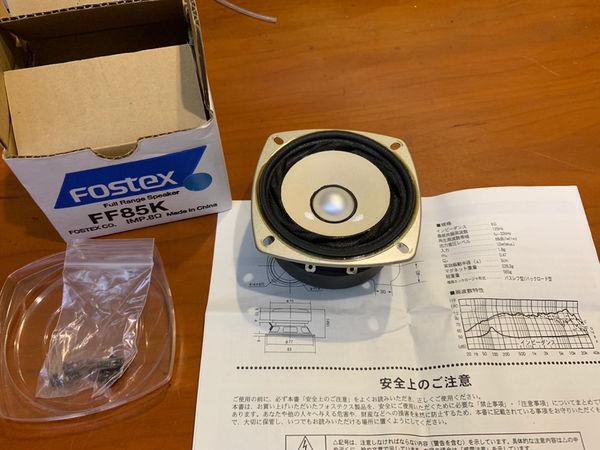

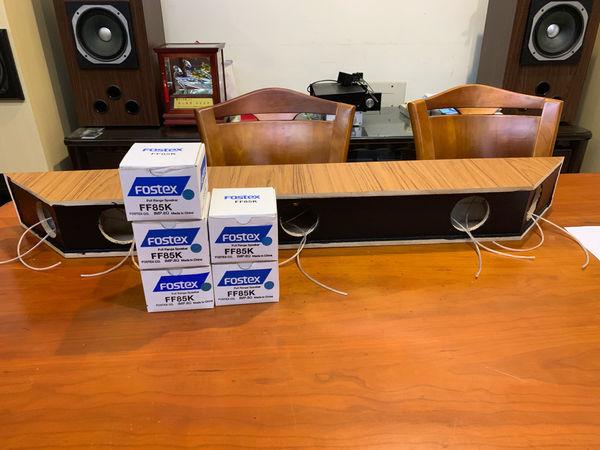

面板涂黑色亚光漆，上下背面贴木纹皮，使用全频单元FOSTEX FF85K。

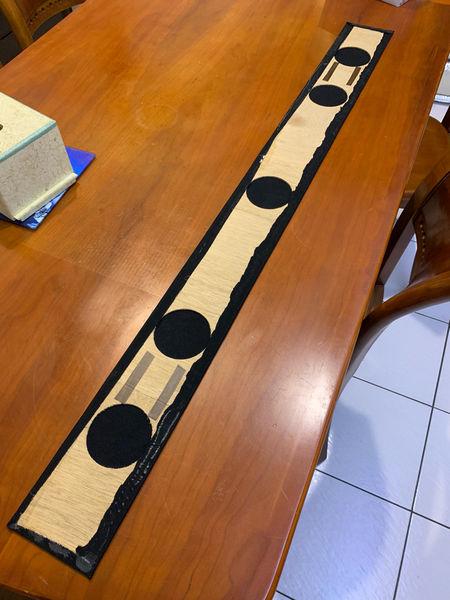

面罩依据正面和45度侧面长度和高度，裁下薄木板作为内衬，然后包裹网罩布。

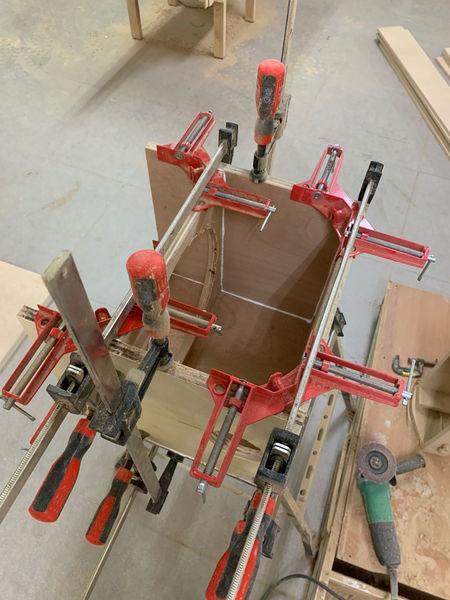

除了声霸本身，另外还搭配了一个重低音炮，弥补3寸单元低频的不足。

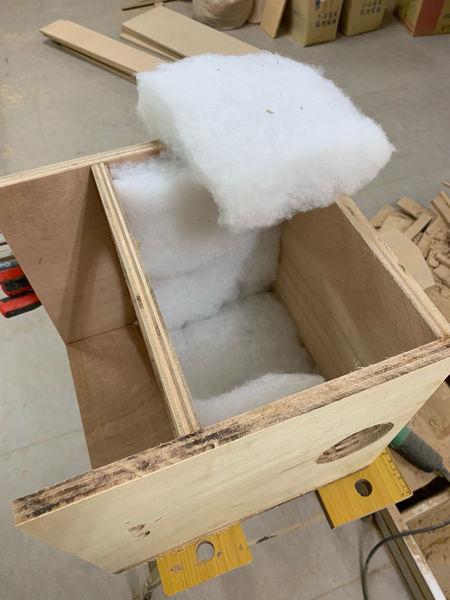

共鸣腔填塞吸音棉，倒相管的开口和端子开口一样，朝向后方，这样靠墙摆放，可以让低频扩散更均匀。

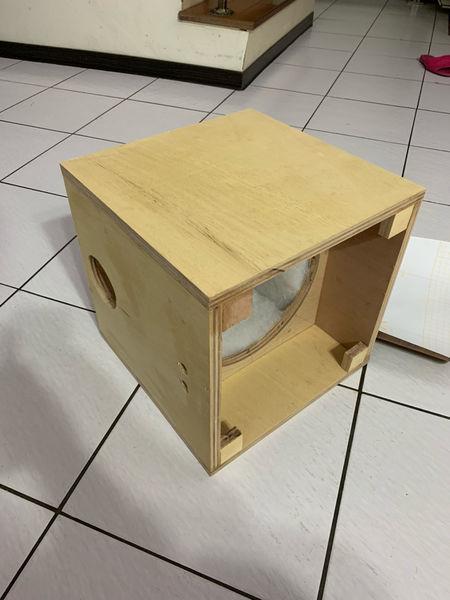

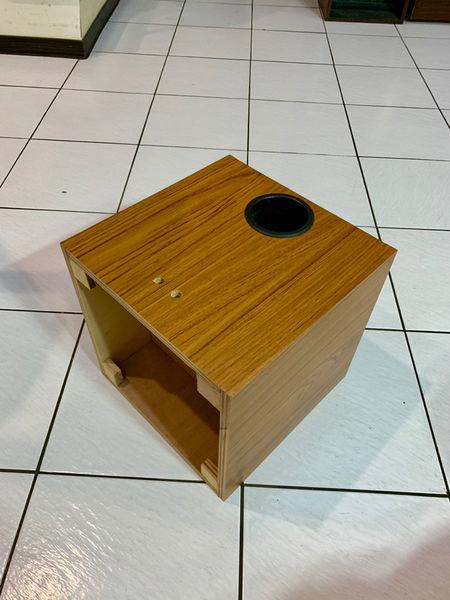

底部粘接4个小木块，作为安装脚座用。

贴上和声霸一样的贴皮。

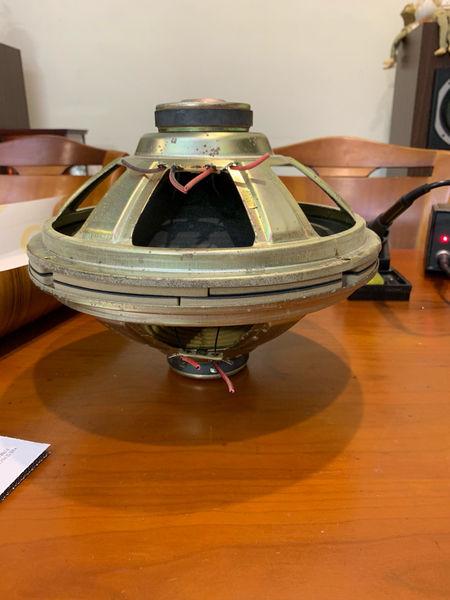

由于声霸的全频单元灵敏度很高，所以低音炮采用了老式组合上面的纸盆泡沫边10寸单元，这种喇叭低音宽松自然，灵敏度高，容易驱动。我采用了两只面对面相贴，面与面呈现反相位以等压方式设计使用。虽然牺牲3DB灵敏度，但这样能让喇叭的等效容积减少一半，能利用更小的空间得到更深的下潜。

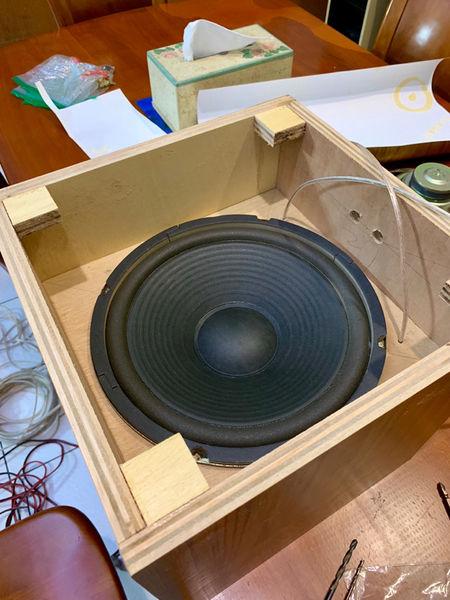

先焊接一只喇叭，并把线引出箱体。

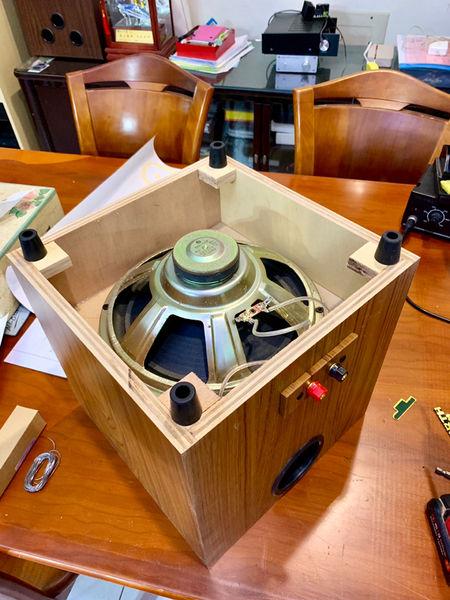

焊接上第二只单元以及接线柱，锁上脚座。

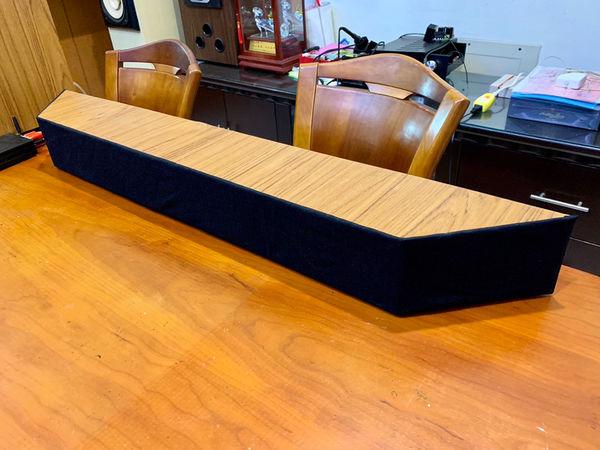

声霸成品照。

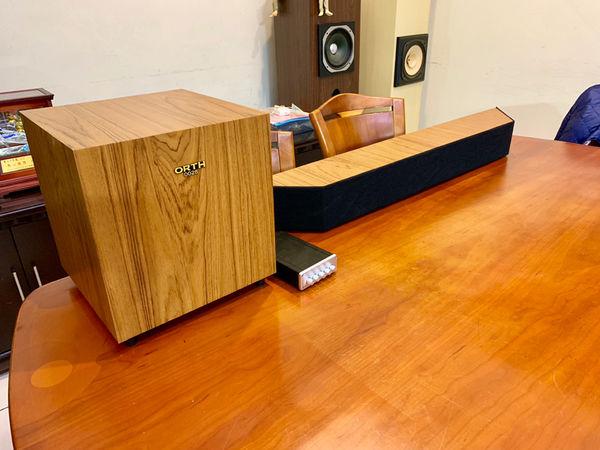

重低音搭配声霸成品找。

功放机采用伟良的蓝牙2.1声道功放，虽然对高端的FOSTEX全频有点掉色，不过体积小，使用方便。

开机试听，声霸效果相当不俗，由于环绕反相位相接，可以感觉到左右侧声场的指向，都比实际的喇叭位置更广阔。

中置声道由于采用左右声道叠加，会显得有点过，如果能加以衰减，声场会更宽阔。不过这也更能体会主声道的能量感。搭配上10寸倒相等压式低音炮，低音澎湃好大，下潜极深，看电影和听音乐都有了新的感受。

虽然制作费些时间，但是表现出的声音效果不是一两千成品声霸所能比拟的。
