solidworks指环「亦明图记SolidWorks绘制环扣手环绘制一个实体后阵列弯曲完成」

3d环扣手环模型：使用SolidWorks2014绘制；点击文章末尾的了解更多，观看视频讲解过程。

1、在前视基准面上绘制草图 两个六边形；

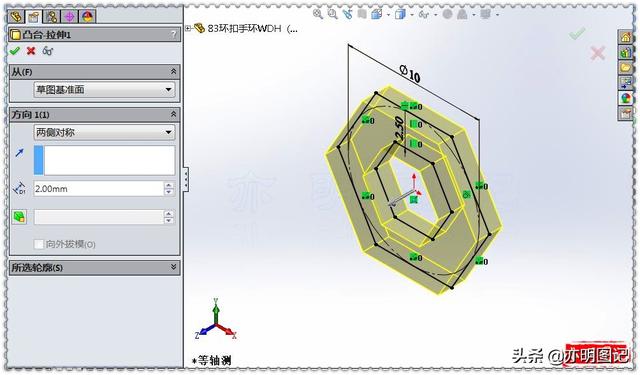

2、拉伸凸台：两侧对称2；

3、在前视基准面上绘制草图，用直线连接各点绘制两个平行四边形；

4、拉伸切除：结束条件，反向，完全贯穿；所选轮廓选择右侧的平行四边形；

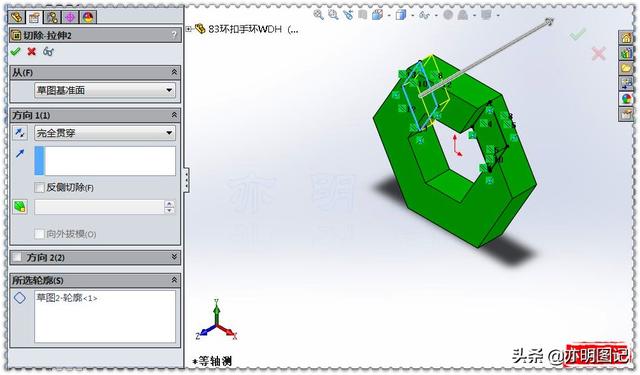

5、再次拉伸切除：结束条件，完全贯穿；所选轮廓选择左侧的平行四边形；

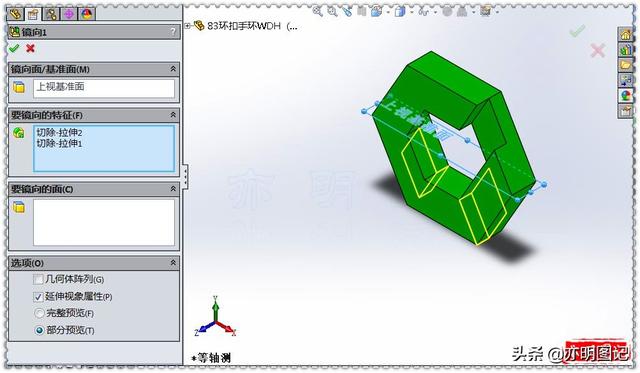

6、镜像：镜像面选择上视基准面；要镜像的特征选择两个拉伸切除特征；

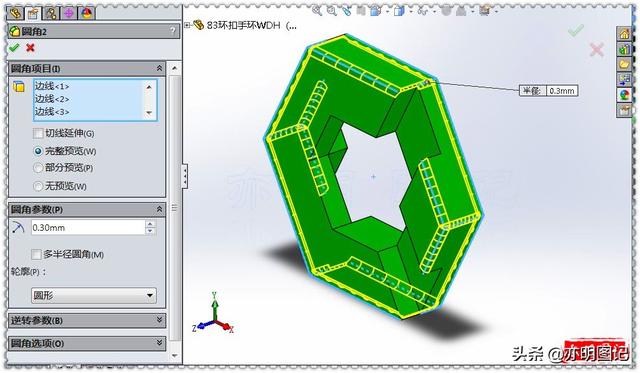

7、倒圆角：选择边线；取消切线延伸；圆角半径0.3；

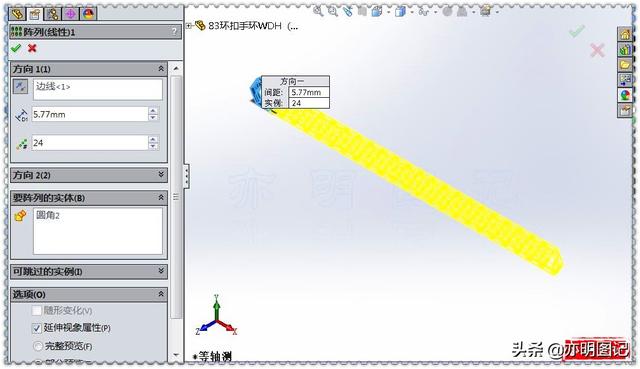

8、线性阵列：阵列方向选择X轴方向的边线；距离5.77；数量24；选择要阵列的实体；

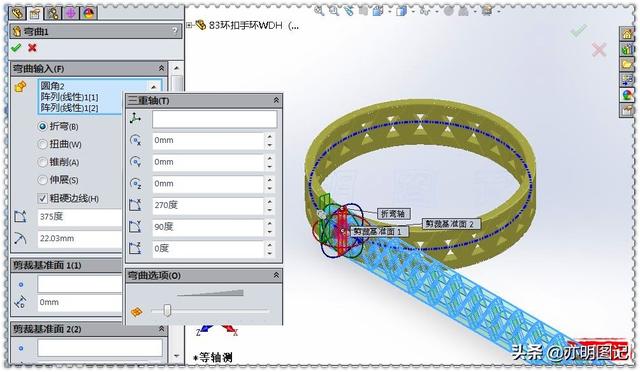

9、弯曲：要弯曲的实体选择所有实体；弯曲半径375；三重轴设定，沿X旋转270°，Y轴90°；

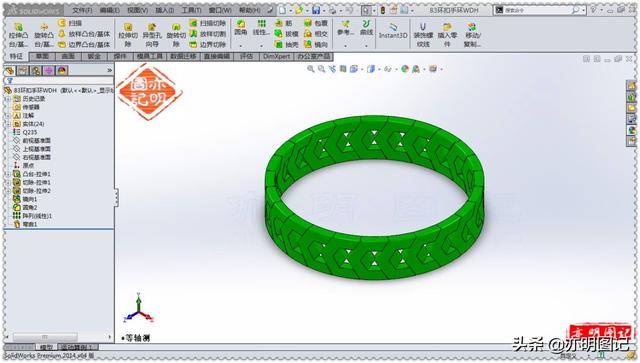

10、完成。
